SICOM3024P是针对EMC机能要求严格的工业通讯系统需要设计的二层网管型工业以太网互换机，最高支持28 个千兆接口，并可选Bypass 职能。SICOM3024P互换机为19英寸机架式装置，产品支持DT-Ring 和谈族（自愈功夫<50ms），DRP/DHP（自愈功夫<20ms），MSTP/RSTP/ STP，VLAN，组播，QoS 等丰硕的二层软件个性；以及防攻击、DHCP snooping、IP source guard、SSH、SFTP、802.1x、AAA 认证、用户权限分级、高技码治理等安全特型；并支持CLI，Telnet，Web 以及基于SNMPv1/v2c/v3 的网络治理。目前已经宽泛利用在电力、轨交交通、石油化工及其他对EMC机能有严格要求的工业通讯系统中。
最大支持28 个千兆以太网接口
支持Bypass接口（可。
支持DRP、DT-Ring及RSTP/MSTP、ERPS等多种冗余组网机造
支持HTTPS/SSL, SSH, TACACS+, IEEE802.1X, RADIUS,用户分级等多种安全机造
支持基于硬件的PTP职能
支持丰硕的故障诊断与事务告警职能
| 软件职能 | |
| 互换职能 | 支持VLAN 支持QinQ 支持链路聚合 支持速度双工配置 支持异常帧检测 支持流量节造 支持超长帧转发 支持风暴抑造职能 |
| 冗余技术 | 支持基于IEC62439-6尺度的DRP/DHP, 自愈功夫<20ms 支持DT-Ring, DT-Ring+, DT-VLAN 和谈族, 自愈功夫<50ms 支持RSTP/MSTP, 兼容STP 支持ERPS |
| 组播技术 | 支持IGMP Snooping 支持静态组播 |
| 服务质量治理 | 支持ACL, 对L2-L4 层数据进行过滤 支持SP,WRR 队列调度 支持802.1p(CoS),DSCP 支持限速 |
| 安全职能 | 支持报文过滤 支持防攻击 支持CPU ； 支持DHCP snooping 支持IP source guard 支持SFTP 支持SSH 支持高技码治理 支持802.1x 支持本地认证，RADIUS 认证 支持用户权限分级 支持安全治理IP 支持端口,IP,MAC 绑定 支持端口拔线自动关关 |
| 治理与守护 | 支持号令行, WEB 治理方式 支持SNMPv1/v2c/v3，可通过Kyvision 集中治理 支持软件升级 支持配置文件上传下载 支持自动下载配置 支持电源告警, 温度告警，IP/MAC 矛盾告警, 内存/CPU 利用率告警, 端口告警,环告警, 端口流量告警, CRC 及丢包率告警, SFP 接口接管光 功率告警和发送光功率告警 支持UDLD 衔接监测 支持LLDP 支持RMON 支持Syslog 支持DDM (SFP 接口) 支持端口镜像 |
| 时钟治理 | 支持NTP 支持PTPv2 |
| 产品规格 | |
| 技术参数 | 尺度 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) |
| 互换属性 | 优先级队列 8 VLAN数 4K MAC表 16K ACL 512 互换容量 56Gbps 包转发率 83.3Mpps 互换延长 <10μs 时延抖动 <1μs |
| 接口 | 千兆端口 10/100/1000Base-T(X) RJ45 电口,100Base-X,1000Base-X, SFP 接口 Console口 RS232,RJ45 接口 告警端口 3芯5.08mm 间距插入式端子,250VAC/220VDC Max,2A Max, 60W Max |
| 批示灯 | 前面板批示灯 运行批示灯：Run 告警批示灯：Alarm 电源批示灯：PWR1，PWR2 接口批示灯：Link/ACT 接口速度批示灯：Speed 后面板批示灯 运行批示灯：Run 告警批示灯：Alarm 电源批示灯：PWR1，PWR2 接口批示灯：Link/ACT |
| 电源 | 输入电压 100-240VAC,50/60Hz;110-220VDC，24-48VDC；误差±20% 接入端子 5芯5.08mm间距插入式端子 功率 <45W 过载； 支持 反接； 支持 冗余； 支持 |

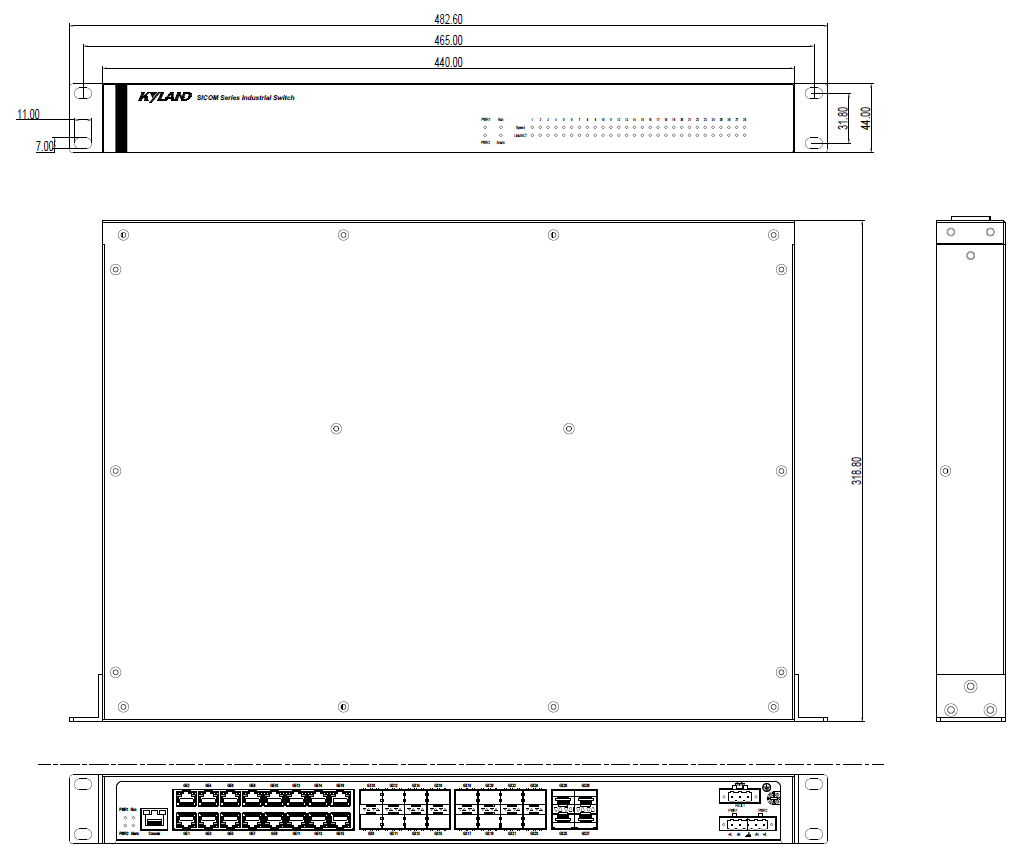

| 机械结构 | 表壳 金属材质 散热方式 天然冷却，无电扇 防护等级 IP40 尺寸 440mm×44mm×318.8mm(W×H×D) 沉量 <3Kg 装置方式 19英寸1U机架式 |
| 环境 | 工作温度 -40℃～ +75℃ 贮存温度 -40℃～ +85℃ 相对湿度 5-95% 无凝露 |
| 质保 | MTBF >200000h 保建期 5年 |
| 行业尺度 | EMI FCC CFR47 Part 15，EN55032/CISPR22，Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-1GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8( 工频磁场) 100A/m(cont.)，1000A/m(1s-3s) IEC61000-4-8（阻尼振荡磁。100A/m IEC61000-4-12（阻尼振荡波）2kV/CM,1kV/DM IEC61000-4-16（共模传导）10V(cont.),100V(1s) 机械 IEC60068-2-6( 振动) IEC60068-2-27( 冲击) IEC60068-2-32( 自由跌落) |
推荐型号
| 产品型号 | 千兆光电复用口 | 千兆光口 | 千兆单模Bypass光口 | 千兆电口 | 高压供电 |
| SICOM3024P-4GX24GE-HV-HV | 4 | 24 | 2路 | ||
| SICOM3024P-8G12GX8GE-HV-HV | 8 | 12 | 8 | 2路 | |
| SICOM3024P-8G8GX4GBS8GE-HV-HV | 8 | 8 | 4 | 8 | 2路 |
Kyland-SICOM3024P-Datasheet-CN
