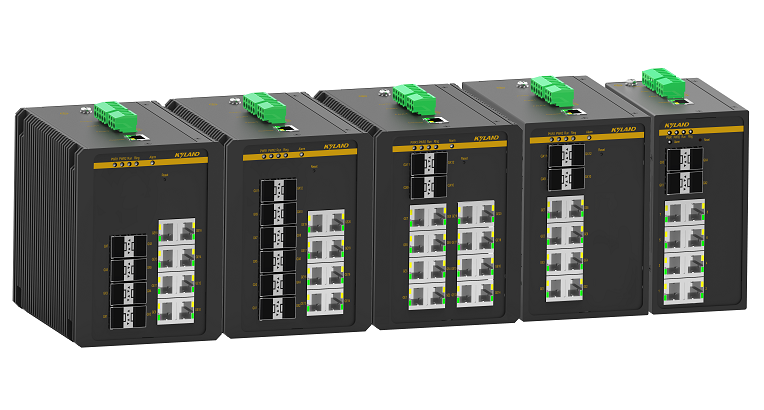

SICOM3000A系列是二层卡轨式治理型工业以太网互换机，提供丰硕的产品端口组合，6/8/10/12/16/18/20口，100/1000M SFP接口，12/24/48/110/220V电压输入 。SICOM3000A支持DT-Ring和谈族(自愈功夫<50ms)，DRP/DHP/MRP（自愈功夫<20ms），STP/RSTP/MSTP，VLAN，组播，QoS，SSH等丰硕的二层软件个性，并支持CLI、Telnet、Web多种治理方式以及基于SNMPv1/v2c/v3的网管软件 。支持IEEE1588 PTPV2, 自动配置备份和复原， DDM(SFP接口)，支持PROFINET(-PN型号)，Ethernet IP和Modbus TCP和谈 。SICOM3000A拥有IP40防护的金属表壳，抗强振动的卡轨座，极端环境温度适应能力及优良的EMC电磁兼容机能，使该系列产品具备在恶劣工业环境下不变靠得住工作的能力 。产品可宽泛利用于工厂自动化，交通，石油石化，风电，配网等工业领域 。
支持100Base-X, 1000Base-X SFP接口
支持冗余和谈：DT-Ring(自愈功夫<50ms)，DRP/DHP/MRP（自愈功夫<20ms），STP/RSTP/MSTP
支持安全技术：HTTPS/SSL，SSH，TACACS+，IEEE802.1X，RADIUS，用户分级，端口MAC地址绑定
支持CLI、Telnet、Web多种治理方式以及基于SNMPv1/v2c/v3的网管软件
支持自动配置备份和复原
支持基于硬件的IEEE1588 PTPv2 (BC, P2P TC, E2E TC时钟模式,对时精度 ±100 ns)
支持 PROFINET(-PN型号)，Ethernet IP和Modbus TCP和谈
支持DDM (SFP接口)
IP40防护等级
| 软件职能 | |
| 互换职能 | 支持VLAN, PVLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持基于流的限速(ACL限速配置) 支持全局广播风暴抑造(QoS风暴战术) |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN和谈族，自愈功夫<50ms 支持DRP/DHP,自愈功夫<20ms 支持STP/RSTP/MSTP/G.8032 ERPS 支持MRP，MRM&MRC |
| 组播技术 | 支持IGMP Snooping 支持GMRP 支持静态组播 支持IGMPv2/v3 |
| 安全技术 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用户分级 支持端口MAC地址绑定 |
| 服务质量治理 | 支持QoS, 802.1p(CoS), DSCP 支持SP,WRR队列调度 支持ACL |
| 工业和谈 | 支持PROFINET (PROFINET一致性等级B, PROFINET IO诊断, GSD文件, 通过STEP7进行配置和诊断) 支持EtherNet/IP 支持Modbus/TCP |
| 治理与守护 | 支持Console, Telnet, WEB治理方式 支持SNMPv1/v2c/v3，可通过Kyvision集中治理 支持SFTP/HTTP软件升级 支持电源告警, IP/MAC矛盾告警, 内存/CPU利用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口接管光功率告警和发送光功率告警 支持DDM (SFP接口) 支持环路检测 支持RMON 支持端口镜像 支持Syslog 支持LLDP 支持Link-check 支持自动配置备份和复原 支持IPv4/IPv6 |
| IP治理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
| 时钟治理 | 支持SNTP Client 支持PTP |
| 产品规格 | |
| 技术参数 | 尺度 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE1588 V2 (PTP) |
| 互换属性 | 优先级队列 8 VLAN数 4K VLAN ID 1～4094 组播组数 8K MAC表 8K 包缓冲区 4Mbit 背板带宽 40Gbps 包转发率 1.5Mpps (2SFP8T), 1.8Mpps (4SFP8T) 4.2Mpps (2GX8T), 10.2Mpps (4GX8T) 14.9Mpps (2GX8GE), 17.9Mpps (4GX8GE) 3.0Mpps (4SFP16T), 8.3Mpps (4GX16T) 2.4Mpps (8SFP8T), 13.1Mpps (8GX8T) 29.8Mpps (4GX16GE,12GX8GE), 23.8Mpps (8GX8GE) 互换延长 <5μs 超长帧长度 9.6KB |
| 接口 | 千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 10/100/1000Base-T(X), RJ45接口 百兆端口 100Base-X SFP接口 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max |
| 批示灯 | 前面板批示灯 运行批示灯:Run 告警批示灯:Alarm 电源批示灯:PWR1,PWR2 环批示灯:Ring 接口批示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 按钮 | Reset:支持沉启和复原默认配置 |
| 电源 | 输入电压 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 24-48VDC(18-72VDC) 12-24VDC(9-36VDC) 接入端子 5芯5.08mm间距插入式端子 (L2/L5) 3芯7.62mm间距插入式端子 (HV) 功率 <11W (4GX8T) <13W (4GX8GE) <20W (4GX16GE,12GX8GE) 过载； 支持 反接； 支持 冗余； 支持 (12/24/48VDC) |
| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP40及以上 尺寸 66mm×135mm×107.5mm (6T,8T,2GX8T,4GX8T) (W×H×D) 88mm×135mm×137mm (8GE,2GX8GE,4GX8GE) (W×H×D) 102mm×135mm×137mm (16GE,2GX16GE,4GX16GE,8GX8GE,12GX8GE) (W×H×D) 沉量 1.1Kg (6T,8T,2GX8T,4GX8T) 1.5Kg (8GE,2GX8GE,4GX8GE) 1.9Kg (16GE,2GX16GE,4GX16GE,8GX8GE,12GX8GE) 装置方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 1681195h (6T) 1675852h (8T) 1657563h (4GX8T) 1317486h (4GX8GE) 1272643h (12GX8GE) 1097144h (4GX16GE) 保建期 5年 |
| 认证 | CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121-4 UL61010, Class I Div 2, IECEx, ATEX Zone 2, Ex ec nC IIC T4 Gc IEC61850-3, IEEE1613 PROFINET Conformance Class B IEC 62368-1, EN 62368-1 |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
66mm×135mm×107.5mm(W×H×D):
88mm×135mm×137mm(W×H×D):
102mm×135mm×137mm(W×H×D):
推荐型号
|
产品型号 |
SICOM3000A-Ports-PS1-PS2 SICOM3000A-Ports-PS1-PS2-PN |
|
代码界说 |
代码选型 |
|
Ports |
66mm×135mm×107.5mm(W×H×D): 6T=6×10/100Base-T(X) RJ45电口 8T=8×10/100Base-T(X) RJ45电口 2SFP8T=2×100Base-X SFP接口; 8×10/100Base-T(X) RJ45电口 2GX8T=2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100Base-T(X) RJ45电口 4SFP8T=4×100Base-X SFP接口; 8×10/100Base-T(X) RJ45电口 4GX8T=4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100Base-T(X) RJ45电口
88mm×135mm×137mm(W×H×D): 8GE=8×10/100/1000Base-T(X) RJ45电口 2GX8GE=2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45电口 4GX8GE=4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45电口
102mm×135mm×137mm(W×H×D): 16T=16×10/100Base-T(X) RJ45电口 16GE=16×10/100/1000Base-T(X) RJ45电口 2GX16T=2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 16×10/100Base-T(X) RJ45电口 2GX16GE=2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 16×10/100/1000Base-T(X) RJ45电口 4SFP16T=4×100Base-X SFP接口; 16×10/100Base-T(X) RJ45电口 4GX16T=4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 16×10/100Base-T(X) RJ45电口 4GX16GE=4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 16×10/100/1000Base-T(X) RJ45电口 8SFP8T=8×100Base-X SFP接口; 8×10/100Base-T(X) RJ45电口 8GX8T=8×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100Base-T(X) RJ45电口 8GX8GE=8×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45电口 12GX8GE=12×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45电口 |
|
PS1-PS2 |
L2-L2=24-48VDC (18-72VDC),冗余输入 L5-L5=12-24VDC (9-36VDC),冗余输入 HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 |
|
PN |
支持PROFINET |
选购配件
|
配件型号 |
配件注明 |
|
SFP ？ |
参考工业级SFP ？檠」罕 |
|
DT-BGAZ-02 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
|
KyACB-USB-RJ45 |
自动配置备份和复原工具 |
Kyland-SICOM3000A-PN-Datasheet-CN SICOM3000A工业以太网互换机硬件装置手册_V12 SICOM3000A工业以太网互换机Web操作手册_V13
SICOM3000A_NN SICOM3009A_NN GSD
