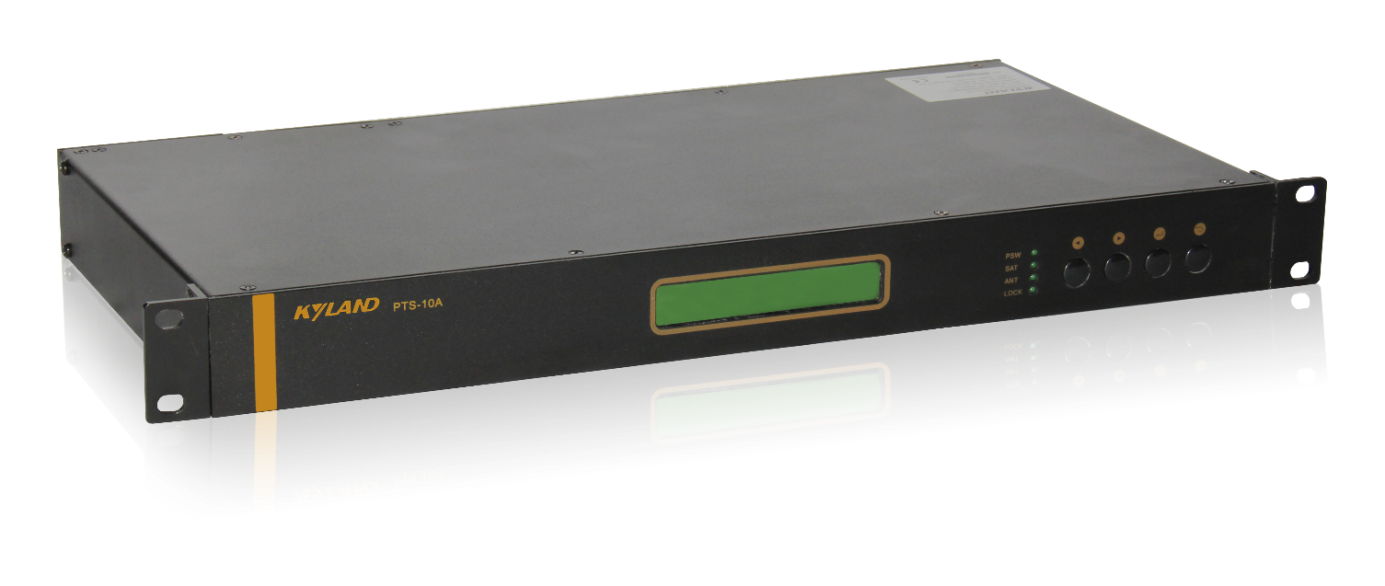

PTS-10A精确功夫同步装置是一款为工业领域提供的纳秒级功夫服务的机架式多职能时钟服务器 。该服务器支持北斗/GPS/GLONASS双卫星绝对功夫基准及IEEE1588(PTP)和IRIG-B地面基定功夫源的自动跟踪和锁定，同时内置多源功夫算法可提供世界互备多路功夫源选择及切换逻辑利用职能 。
PTS-10A支持IEEE1588(PTPv2)/NTP/SNTP网络功夫同步授时信号，支持脉冲/IRIG-B码/串行TOD功夫报文等多种输出信号以满足分歧业业的功夫同步需要 。
PTS-10A时钟服务器支持WEB/SNMP远程系统治理和配置模式 。
| 产品规格 | |
| 功夫源输入接口 | 类型一 卫星功夫源 SAT-1/SAT-2：BNC接口(5V DC) 类型二 地面功夫源1 ETH0/ETH1：PTPv2(IEEE1588) 类型三 地面功夫源2 FI1 (SMA接口) + FI2 (ST-850nm) |
| 守机遇能 | 宽温晶振(TCXO) ＜55μs/1h 恒温晶振(OCXO) ＜6μs/24h |
| 网络端口 | 网口类型 2*100/1000M 光电复用端口+2*100M 电口 默认支持NTP/SNTP 光电复用端口(ETH0 ETH1)支持PTPv2，不含SFP？ |
| 输出接口 | 类型-1 4路BNC互换B码信号输出接口 6路BNC脉冲/直流B码信号输出接口 2路DB9串行TOD信号输出接口 类型-2 10路BNC脉冲/直流B码信号输出接口 2路DB9串行TOD信号输出接口 |
| 机能参数 | NTP/SNTP： 标配以太网口 ±50μs 扩大以太网口 ±10ms PTPv2(IEEE1588)： 标配以太网口 ±50ns 脉冲信号： 光纤 ±60ns TTL电平 ±60ns 差分电平 ±0.5μs(需定造) IRIG-B： 光纤 ±60ns TTL电平 ±60ns 差分电平 ±0.5μs(需定造) 互换 ±20μs 串行报文： RS232 ±5ms RS485 ±5ms(需定造) |
| 面板批示灯 | 电源状态批示灯：PSW 常亮：正常上电 常灭：断电 卫星状态批示灯：SAT 常亮：接管卫星数量≥4颗 常灭：接管卫星数量＜4颗 天线状态批示灯：ANT 常亮：天线状态正常 常灭：天线状态异常 锁定状态批示灯：LOCK 闪动：LOCK状态(1次/秒)/守时状态(1次/3秒) 常灭：时钟未锁定 |
| 面板按键 | UP 光标向左移/向前翻页 DOWN 光标向右移/向后翻页 ENTER 进入下级菜单/确认操作 ESC 返回上级菜单/取缔操作 |
| 电源及告警 | 输入电压 110-220VAC/DC(85-264VAC/85-300VDC) 电源数量 单电源/双电源 功耗 ＜15W 接入端子 5-pin距离插入式凤凰端子 电源告警 支持时钟掉电状态告警 状态告警 支持时钟守时状态告警 |
| 机械结构 | 装置方式 尺度1U19英寸机架式装置 设备尺寸 W x H x D：483x44x230mm 表壳材质 金属 设备净沉 4.5kg 防护等级 IP40 散热方式 天然冷却无电扇 |
| 环境 | 工作温度 -20℃~+70℃ 存储温度 -30℃~+80℃ 湿度 5%~95%，无凝固 |
| 质保 | 均匀无故障运行功夫 50000hrs 保建期 5年 |
| 认证 | CE认证 |
| 行业尺度 | DL/T 1100.1-2018 电力系统功夫同步系统第一部门：技术规范 GB/T 2423.3-2006 电工电子产品环境试验(idt IEC60062-2-78 2001) GB/T 60107-2000 (idt EIA/TIA-232-E) GB/T 11014-1989 平衡电压数字接口电路的电气个性(eqv EIA RS-422A) GB/T 11287-2000 继电器部门(ide IEC 60255-21-1：1988) GB/T 13279-2002 远动终端设备 GB/T 14537-1993 量度继电器和 ；ぷ爸玫某寤饔肱鲎彩匝(idt IEC 60255-21-2：1988) GB/T 17626.3-1998 电磁兼容试验和丈量技术静电放电抗扰度试验 GB/T 17623.4-1998 电磁兼容试验和丈量技术射频电磁场抗扰度试验 GB/T 17626.4-1998 电磁兼容试验和丈量技术电急剧瞬变脉冲群抗扰度试验 GB/T 17626.5-1998 电磁兼容试验和丈量技术浪涌(冲击)抗滋扰度试验 GB/T 17626.8-1998 电磁兼容试验和丈量技术工频磁场抗滋扰度试验 GB/T 17626.9-1998 电磁兼容试验和丈量技术脉冲磁场抗滋扰度试验 GB/T 17626.10-1998 电磁兼容试验和丈量技术阻尼震荡磁场抗滋扰度试验 GB/T 17626.12-1998 电磁兼容试验和丈量技术震荡抗滋扰度试验 GB/T 19391-2003 全球定位系统(GPS)术语及界说 |

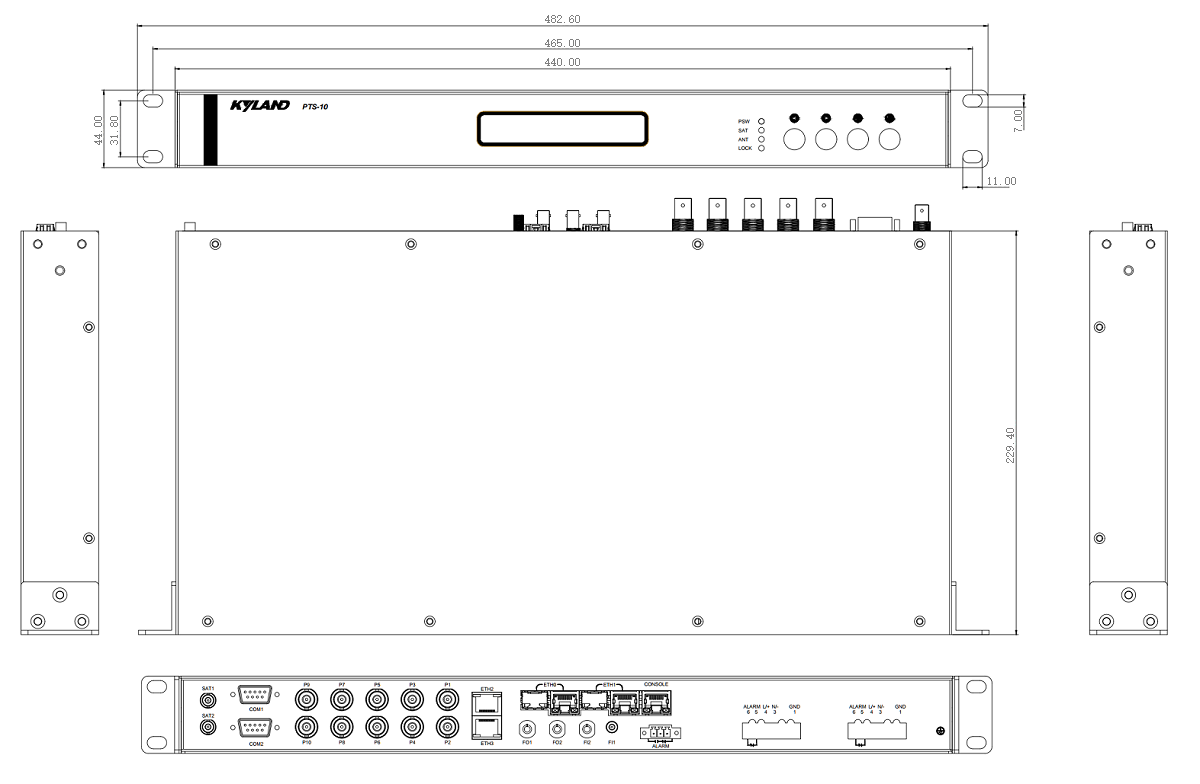

面板示意图
设备选型
推荐型号
| 产品型号 |
电源类型 110-220VAC/DC |
晶振类型 | 卫星？ |
网口类型 2*100/1000M 光电复用端口+2*100M 电口 |
光纤输入 FI1 (SMA)+FI2 (ST-850nm MM)+FO1(ST-850nm MM)+FO2(ST-850nm MM) |
输出接口 |
| PTS-10A-2-175100XXXXXXXXXXXX-XX | 双电源 |
宽温晶振 TCXO |
双通路，可别离独立配置GPS/BDS |
支持 | N/A |
4路BNC互换B码信号输出接口，6路BNC脉冲/直流B码信号输出接口，2路DB9串行TOD信号输出接口 |
| PTS-10A-2-175110XXXXXXXXXXXX-XX | 双电源 |
宽温晶振 TCXO |
双通路，可别离独立配置GPS/BDS |
支持 | 支持 |
4路BNC互换B码信号输出接口，6路BNC脉冲/直流B码信号输出接口，2路DB9串行TOD信号输出接口 |
| PTS-10A-2-175111XXXXXXXXXXXX-XX | 双电源 |
宽温晶振 TCXO |
双通路，可别离独立配置GPS/BDS |
支持 | 支持 |
10路BNC脉冲/直流B码信号输出接口，2路DB9串行TOD信号输出接口 |
| PTS-10A-2-375110XXXXXXXXXXXX-XX | 双电源 |
恒温晶振 OCXO |
双通路，可别离独立配置GPS/BDS |
支持 | 支持 |
4路BNC互换B码信号输出接口，6路BNC脉冲/直流B码信号输出接口，2路DB9串行TOD信号输出接口 |
| PTS-10A-2-176110XXXXXXXXXXXX-XX | 双电源 |
宽温晶振 TCXO |
双通路，可别离独立配置GPS/GLN |
支持 | 支持 |
4路BNC互换B码信号输出接口，6路BNC脉冲/直流B码信号输出接口，2路DB9串行TOD信号输出接口 |
| PTS-10A-1-172100XXXXXXXXXXXX-XX | 单电源 |
宽温晶振 TCXO |
单通路，可配置GPS/BDS |
支持 | N/A |
4路BNC互换B码信号输出接口，6路BNC脉冲/直流B码信号输出接口，2路DB9串行TOD信号输出接口 |
| PTS-10A-2-172100XXXXXXXXXXXX-BDS | 双电源 |
宽温晶振 TCXO |
单通路，BDS | 支持 | N/A |
4路BNC互换B码信号输出接口，6路BNC脉冲/直流B码信号输出接口，2路DB9串行TOD信号输出接口 |

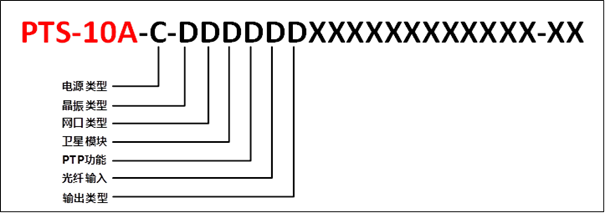

根基配置描述
| 类型 | P/N号 | 描述 |
| 电源类型-C | 1 | 110-220VAC/DC 单电源 |
| 2 | 110-220VAC/DC 双电源 | |
| 晶振类型-D | 1 | 宽温晶振(TCXO) ＜55μs/1h |
| 3 | 恒温晶振(OCXO) ＜6μs/24h | |
| 网口类型-D | 7 | 2*100/1000M 光电复用端口+2*100M 电口 |
| 卫星？-D | 2 | 单通路，可配置GPS/BDS |
| 5 | 双通路，可别离独立配置GPS/BDS | |
| 6 | 双通路，可别离独立配置GPS/GLN | |
| PTP职能-D | 1 | PTPv2职能(ETH0/ETH1网口支持) |
| 光纤输入-D | 0 | N/A |
| 1 | FI1 (SMA)+FI2 (ST-850nm MM)+FO1(ST-850nm MM)+FO2(ST-850nm MM) | |
| 输出接口-D | 0 |
4路BNC互换B码信号输出接口 6路BNC脉冲/直流B码信号输出接口 2路DB9串行TOD信号输出接口 |
| 1 |
10路BNC脉冲/直流B码信号输出接口 2路DB9串行TOD信号输出接口 |
软件职能
|
类型 |
P/N号 |
描述 |
|
软件职能 |
PTS-10A-S11 |
WEB + SNMP（默认） |
配件包选型
| 时钟服务器 | 对应时钟配件包 | |||
| 描述 | 注明 | 物料编码 | 物料描述 | 注明 |
| PTS-10A-2-175100XXXXXXXXXXXX-XX | 双卫星通路，双电源 | 310007804 | 时钟服务器配件包-2-2-50-B | 2条双模天线(50m线缆含GPS/BDS蘑菇头)，2个底座式天线支架，2条3m电源线，2个防雷器，2条30cm防雷器馈线 |
| 310007805 | 时钟服务器配件包-2-2-50-H | 2条双模天线(50m线缆含GPS/BDS蘑菇头)，2个抱箍式天线支架，2条3m电源线，2个防雷器，2条30cm防雷器馈线 | ||
| PTS-10A-2-175110XXXXXXXXXXXX-XX | 双卫星通路，双电源 | 310007804 | 时钟服务器配件包-2-2-50-B | 2条双模天线(50m线缆含GPS/BDS蘑菇头)，2个底座式天线支架，2条3m电源线，2个防雷器，2条30cm防雷器馈线 |
| 310007805 | 时钟服务器配件包-2-2-50-H | 2条双模天线(50m线缆含GPS/BDS蘑菇头)，2个抱箍式天线支架，2条3m电源线，2个防雷器，2条30cm防雷器馈线 | ||
| PTS-10A-2-175111XXXXXXXXXXXX-XX | 双卫星通路，双电源 | 310007804 | 时钟服务器配件包-2-2-50-B | 2条双模天线(50m线缆含GPS/BDS蘑菇头)，2个底座式天线支架，2条3m电源线，2个防雷器，2条30cm防雷器馈线 |
| 310007805 | 时钟服务器配件包-2-2-50-H | 2条双模天线(50m线缆含GPS/BDS蘑菇头)，2个抱箍式天线支架，2条3m电源线，2个防雷器，2条30cm防雷器馈线 | ||
| PTS-10A-2-375110XXXXXXXXXXXX-XX | 双卫星通路，双电源 | 310007804 | 时钟服务器配件包-2-2-50-B | 2条双模天线(50m线缆含GPS/BDS蘑菇头)，2个底座式天线支架，2条3m电源线，2个防雷器，2条30cm防雷器馈线 |
| 310007805 | 时钟服务器配件包-2-2-50-H | 2条双模天线(50m线缆含GPS/BDS蘑菇头)，2个抱箍式天线支架，2条3m电源线，2个防雷器，2条30cm防雷器馈线 | ||
| PTS-10A-1-172100XXXXXXXXXXXX-XX | 单卫星通路，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 | ||
| PTS-10A-2-172100XXXXXXXXXXXX-BDS | 单卫星通路，双电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 | ||
配件包注明
| 时钟配件包 | 蕴含配件 | ||
| 物料描述 | 注明 | 数量 | |
| 时钟服务器配件包-2-1-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-BASE | 底座式装置支架 | 1 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-1-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 | 1 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-2-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-BASE | 底座式装置支架 | 2 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 2 | |
| 时钟服务器配件包-2-2-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 | 2 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 2 | |
配件注明
| 类型 | 物料描述 | 注明 |
| GPS天线 | PTS-ANT-GPS-30-BNC | GPS单模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-50-BNC | GPS单模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-100-BNC | GPS单模天线(100m线缆含蘑菇头) | |
| BDS天线 | PTS-ANT-GPS-BDS-30-BNC | GPS/BDS双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-BDS-100-BNC | GPS/BDS双模天线(100m线缆含蘑菇头) | |
| GLONASS天线 | PTS-ANT-GPS-GLN-30-BNC | GPS/GLN双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-GLN-50-BNC | GPS/GLN双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-GLN-100-BNC | GPS/GLN双模天线(100m线缆含蘑菇头) | |
| 双频蘑菇头 | PTS-ANT-GPS-BDS-N | GPS/BDS双频蘑菇头(N型接头) |
| 三频蘑菇头 | PTS-ANT-GPS-BDS-GLN-N | GPS/BDS/GLN三频蘑菇头(N型接头) |
| 天线同轴电缆 | PTS-ANT-CABLE-30 | 30m单卫星天线同轴电缆 |
| PTS-ANT-CABLE-50 | 50m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-80 | 80m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-100 | 100m单卫星天线同轴电缆 | |
| 电源线 | 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线，单头镀锡，3芯，10A 250V |
| 信号放大器 | PTS-ANT-AMPLIFIER | 天线信号放大器(个/100m及以上天线长度) (需定造，如需使用请联系公司) |
| 设备防雷器 | PTS-ANT-LIGHTING | 天线及设备防雷器 |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | |
| 蘑菇头装置支架 | PTS-ANT-MOUNT-BASE | 底座式装置支架 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 |
选型订购(模板)
|
订购信息 |
描述 |
|
根基配置：PTS-10A-2-375111XXXXXXXXXXXX-XX |
PTS-10A功夫同步服务器1台(尺度1U19英寸机箱)含LCD液晶显示屏，GPS+BDS卫星接管？楦1个，恒温晶振OCXO1个，2*100/1000M光电复用以太网接口(支持NTP/SNTP网络同步授时职能及PTPv2网络精确功夫同步授时职能)+2*100Base-TX RJ45接口(支持NTP/SNTP网络同步授时职能)，10路BNC脉冲/直流B码信号输出接口+2路DB9串行TOD信号输出接口，时钟支持电源及失步告警，110-220V AC/DC双电源？ 。 |
|
天线配置： PTS-ANT-GPS-50-BNC*1 PTS-ANT-GPS-BDS-50-BNC*1 PTS-ANT-MOUNT-BASE*2 PTS-ANT-LIGHTING*2 PTS-ANT-BNC-J/BNC-K-30cm*2
|
GPS单模卫星天线(50米线缆含蘑菇头)1套 GPS/BDS双模卫星天线(50米线缆含蘑菇头)*1套 底座式蘑菇头装置支架*2个 天线及设备防雷器*2个 30厘米设备防雷器馈线*2条 备注：2个防雷器必要2条防雷器馈线，两者配套使用 |
