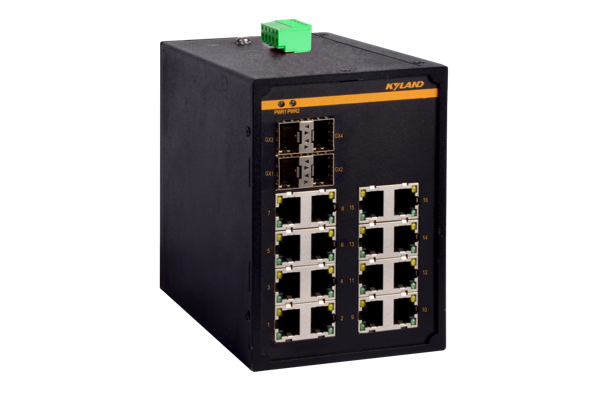

Opal20非网管互换机占有矫捷的端口组合和靠得住的机能，支持最多4个100/1000M SFP接口+16个10/100/1000M电口，即插即用。其IP40防护的金属表壳，抗强振动的卡轨座，-40℃~+75℃极端环境温度适应能力及优良的EMC电磁兼容机能，使该系列产品具备在恶劣工业环境下不变靠得住工作的能力，可为电力，智能交通，工厂自动化，视频监控等工业利用领域组建急剧不变的百兆/千兆终端接入网络保驾护航。
支持4个100Base-X, 1000Base-X SFP接口，16个10/100/1000M电口
切合工业三级电磁兼容性要求
IP40防护等级
CE, FCC认证
| 产品规格 | |
| 技术参数 | 尺度 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) |
| 互换属性 | MAC表 8K 包缓冲区 4.1Mbit 包转发率 29.8Mpps 互换延长 <5μs 超长帧长度 10000 bytes |
| 接口 | 千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 10/100/1000Base-T(X), RJ45接口 |
| 批示灯 | 前面板批示灯 电源批示灯:PWR1,PWR2 接口批示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 电源 | 输入电压 24-48VDC(18-72VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <18W 过载； 支持 反接； 支持 冗余； 支持 |

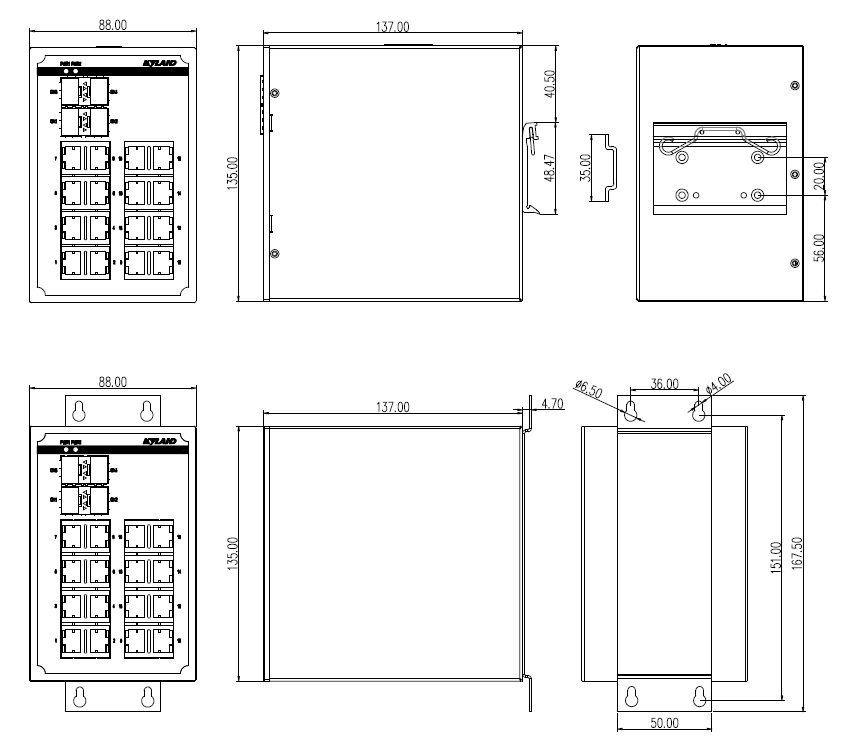

| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP40 尺寸88mm×135mm×137mm (W×H×D) 沉量 1.25Kg 装置方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | 保建期 5年 |
| 认证 | CE, FCC |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
| 产品型号 | 输出接口 | 电源 |
| Opal20-4GX16GE-L2-L2 | 4×100Base-X, 1000Base-X SFP接口; 16×10/100/1000Base-T(X) RJ45电口 | 24-48VDC (18-72VDC),冗余输入 |
选购配件
|
配件型号 |
配件注明 |
|
SFP？ |
参考工业级SFP？檠」罕 |
|
DT-BGAZ-02 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
