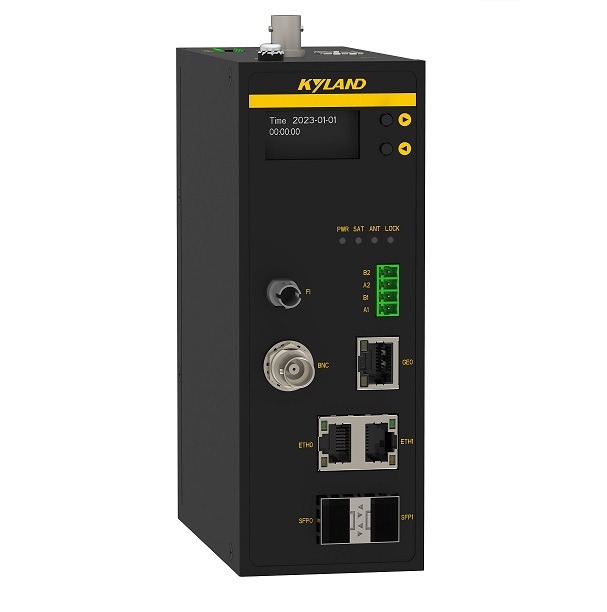

PTS-DR200L精确功夫同步装置是一款为工业领域提供的纳秒级功夫服务的卡轨式多职能时钟服务器。该服务器支持北斗/GPS/GLONASS单通路绝对功夫基准和IRIG-B地面基定功夫源的自动跟踪和锁定 ，同时内置多源功夫算法可提供世界互备多路功夫源选择及切换逻辑利用职能。
PTS-DR200L支持PTP/NTP/SNTP网络功夫同步授时信号 ，支持脉冲/IRIG-B码/串行TOD功夫报文等多种输出信号以满足分歧业业的功夫同步需要。
PTS-DR200L时钟服务器支持WEB/SNMP远程系统治理和配置模式。
| 产品规格 | |
| 功夫输入源接口 | 类型一： 卫星信号接口 1路BNC天线接口 类型二： 地面信号接口1 1路 FI 光纤接口：IRIG-B输入 类型三： 地面信号接口2 3路RJ45电口和2路SFP接口：PTP功夫输入 |
| 守机遇能 | 宽温晶振(TCXO) 20μs/h |
| 网络端口 | 1*10/100/1000M 电口 ，2*10/100M 电口 ，2*10/100M SFP光口 |
| 输出端口 | 1路BNC接口：IRIG-B ，PPS/PPM/PPH信号输出 2路串行485接口：TOD ，IRIG-B ，PPS/PPM/PPH信号输出 3路RJ45电口和2路SFP接口：NTP ，PTP信号输出 |
| 机能参数 | NTP(RJ45/SFP)：优于50μs PTP(RJ45/SFP)：优于120ns IRIG-B(TTL电平/串行)：优于100ns 脉冲信号(TTL电平)：优于120ns TOD(串行)：优于150ns NTP要求量: ＞5000次/秒 |
| 面板批示灯 | 天线批示灯：ANT 电源批示灯：PWR 卫星状态灯：SAT 卫星锁定批示灯：LOCK |
| 接口批示灯 | Link/ACT, Speed |
| 面板按键 | 左箭头： 光标向左移/向前翻页 右箭头： 光标向右移/向后翻页 |

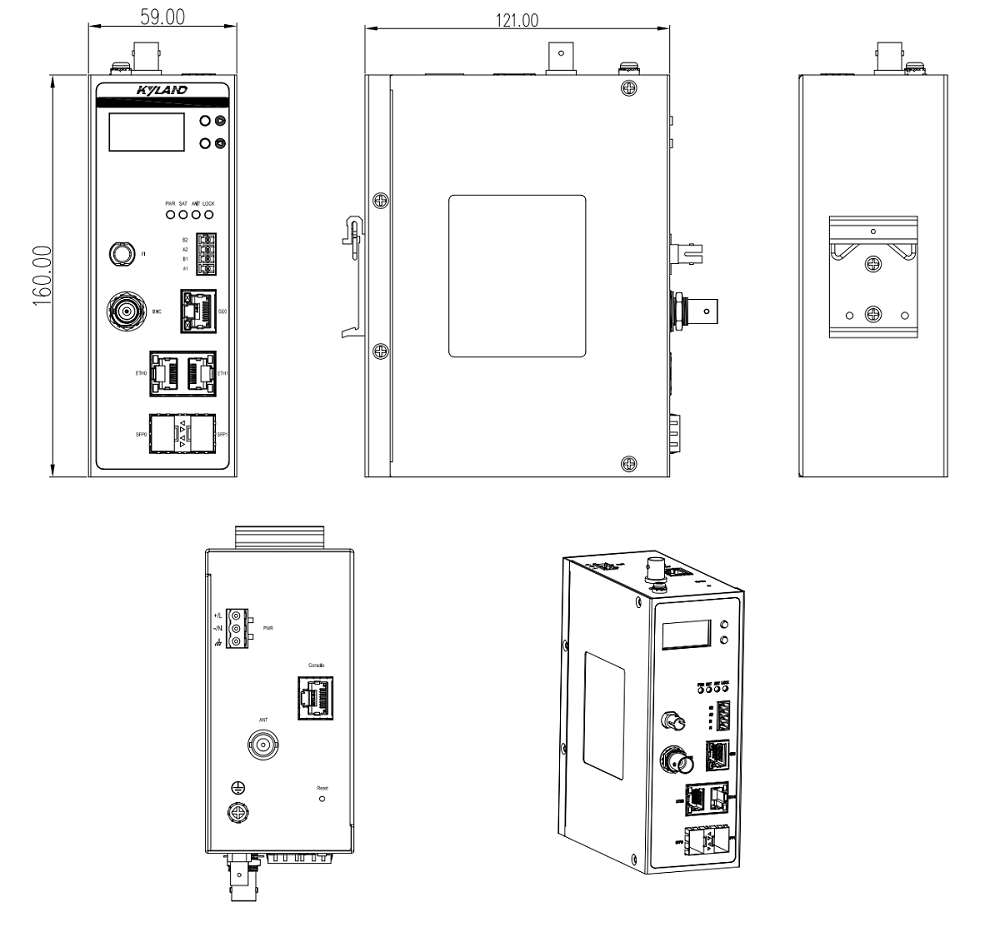

| 机械结构 | 设备尺寸 59mm x 160mm x 121mm (W x H x D) 装置方式 卡轨装置 表壳材质 金属 净沉 1kg 防护等级 IP30以上 散热方式 机箱表表散热设计 ，无电扇 |
| 电源及告警 | 输入电压 高压：220VAC(85-264VAC/77-300VDC) 低压：36VDC(18-72VDC) 电源数量 单电源 功耗 12W 接入端子 5.08mm间距插入式端子 电源告警 支持时钟掉电状态告警 状态告警 支持时钟守时状态告警 |
| 环境 | 工作温度 -40~70℃ 存储温度 -40~85℃ 湿度 5~95% ，无凝露 |
| 质保 | 5年 |
| 行业尺度 | EMI： FCC CFR47 Part 15 EN55022/CISPR22,ClassA EMS： IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM; Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 靠得住性要求 EN 61000-6-4: 2019, EN 55032: 2015/A11:2020 Class A IEC60068-2-1: Cold；IEC60068-2-2: Dry heat IEC60068-2-30: Damp heat 机械机能 IEC 60068-2-6 IEC 60068-2-27 |
设备选型
|
型号 |
电源类型 |
晶振类型 |
PTP职能 |
卫星？ |
1*10/100/1000M 电口 2*10/100M 电口 2*10/100M SFP光口 |
1路BNC接口 2路串行485接口 |
光纤输入 |
|
PTS-DR200L-1111-HV |
单电源 220VAC(85-264VAC/77-300VDC) |
宽温晶振 (TCXO) |
支持 |
GPS/BDS/GLONASS 单卫星接口 |
支持 |
支持 |
支持 |
|
PTS-DR200L-1111-L2 |
单电源 36VDC(18-72VDC) |
宽温晶振 (TCXO) |
支持 |
GPS/BDS/GLONASS 单卫星接口 |
支持 |
支持 |
支持 |
配件包选型
| 时钟服务器 | 对应时钟配件包 | |||
| 描述 | 注明 | 物料编码 | 物料描述 | 注明 |
| PTS-DR200L-1111-HV | 单卫星通路 ，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头) ，1个底座式天线支架 ，2条3m电源线 ，1个防雷器 ，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头) ，1个抱箍式天线支架 ，2条3m电源线 ，1个防雷器 ，1条30cm防雷器馈线 | ||
| PTS-DR200L-1111-L2 | 单卫星通路 ，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头) ，1个底座式天线支架 ，2条3m电源线 ，1个防雷器 ，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头) ，1个抱箍式天线支架 ，2条3m电源线 ，1个防雷器 ，1条30cm防雷器馈线 | ||
配件包注明
| 时钟配件包 | 蕴含配件 | ||
| 物料描述 | 注明 | 数量 | |
| 时钟服务器配件包-2-1-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-BASE | 底座式装置支架 | 1 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线 ，单头镀锡 ，3芯 ，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-1-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 | 1 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线 ，单头镀锡 ，3芯 ，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-2-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-BASE | 底座式装置支架 | 2 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线 ，单头镀锡 ，3芯 ，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 2 | |
| 时钟服务器配件包-2-2-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 | 2 | |
| 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线 ，单头镀锡 ，3芯 ，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 2 | |
配件注明
| 类型 | 物料描述 | 注明 |
| GPS天线 | PTS-ANT-GPS-30-BNC | GPS单模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-50-BNC | GPS单模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-100-BNC | GPS单模天线(100m线缆含蘑菇头) | |
| BDS天线 | PTS-ANT-GPS-BDS-30-BNC | GPS/BDS双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-BDS-100-BNC | GPS/BDS双模天线(100m线缆含蘑菇头) | |
| GLONASS天线 | PTS-ANT-GPS-GLN-30-BNC | GPS/GLN双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-GLN-50-BNC | GPS/GLN双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-GLN-100-BNC | GPS/GLN双模天线(100m线缆含蘑菇头) | |
| 双频蘑菇头 | PTS-ANT-GPS-BDS-N | GPS/BDS双频蘑菇头(N型接头) |
| 三频蘑菇头 | PTS-ANT-GPS-BDS-GLN-N | GPS/BDS/GLN三频蘑菇头(N型接头) |
| 天线同轴电缆 | PTS-ANT-CABLE-30 | 30m单卫星天线同轴电缆 |
| PTS-ANT-CABLE-50 | 50m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-80 | 80m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-100 | 100m单卫星天线同轴电缆 | |
| 电源线 | 衔接线缆-3相电源线-3M(单头镀锡) | 3m互换电源线 ，单头镀锡 ，3芯 ，10A 250V |
| 信号放大器 | PTS-ANT-AMPLIFIER | 天线信号放大器(个/100m及以上天线长度) (需定造 ，如需使用请联系公司) |
| 设备防雷器 | PTS-ANT-LIGHTING | 天线及设备防雷器 |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | |
| 蘑菇头装置支架 | PTS-ANT-MOUNT-BASE | 底座式装置支架 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 |
