CPU处置器：双四核64位工业级POWER PC CPU
时钟：支持高精度工业级时钟校准
节造模式：具备云节造模式 ，支持感应、协调、中心、本地优化、行人、手动等多种节造模式
驱动板能力：提供12路独立二线造以太网接口、24V直流输出、220V 互换电输出
网络通讯：支持 4 路千兆光纤接口、8 路 RJ45 网络接口、12路二线造以太网
串行接口：8 路 RS-485 串行通讯接口
提供多种室表机柜可选
| 产品职能 | |
| 边缘推算 | 提供丰硕的推算能力 ，具备二次业务职能定造与开发选取实时操作系统 ，可同时进行多工作并发处置 |
| 多业务共存 | 并发处置交通节造、视频处置、违法监测、数据检索 |
| 数据存储 | 内置固态数据存储能力 ，可凭据职能配置需要矫捷选择存储空间 ，最大可扩大至8TB |
| 节造模式 | 支持感应节造 支持规划感应节造 支持定周期协调节造 支持中心节造 支持本地优化节造 支持行人节造 支持手动节造 支持垂危节造 支持优先节造 云交通节造模式 |
| 检测器接入 | 支持尺度IO 接入 支持串行数据接入 支持有线、无线网络接入 |
| 规划支持 | 支持最大128 套配时规划 支持每种规划最大32 步 可配置相位灯序 支持单机多路口节造 |
| 功夫调度 | 支持16 组日期调度表 支持16 组64 功夫工作打算 |
| 时钟校准 | 支持GPS 自动时钟校准 支持工业级高精度中心时钟校准 |
| 设备驱动 | 支持大于32 相位驱动 支持大于64 路检测器输入 |
| 产品规格 | |
| 技术参数 | 尺度 切合 GB25280-2016尺度 切合 GB ／ T20999-2017和谈 切合 NTCIP和谈 |
| 电气与安全 | 内置独立黄闪机造 内置矛盾检测机造 内相信号输出响应检测 内置双路供电 内置接地、避雷装置 |
| 接口规范 | 二线造网络端口: 2ESDV-08P 24V 直流电端口: 2ESDV-08P 220V 互换电端口: 2ESDV-08P RS-485 接口: 2ESDV-08P 检测器接口: 2ESDV-08P 千兆以太网端口: 10/100/1000Base-T(X) 百兆以太网端口: 10/100Mbps RJ45 |
| 批示灯 | 前面板批示灯 运行批示灯：Run 电源批示灯：PWR 24V直流输出批示灯：24VDC OUT1/OUT2 220V互换输出批示灯：220AC OUT1/OUT2 相位批示灯：Pxx 检测器批示灯：Dxx |
| 电源 | 输入电压: 220VAC （+20%） |
| 机械结构 | 表壳: 金属材质 散热方式: 天然冷却 ，无电扇 装置方式: 尺度19“结构结合室表机柜使用 |
| 环境 | 工作温度 -20 ～ +65 摄氏度 存储温度 -40 ～ +105 摄氏度 |
| 认证 | GB25280-2016, GB/T 20999-2017 |

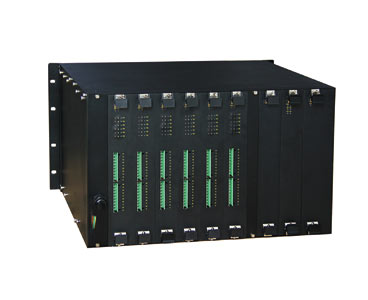

6U CPCI机箱 机械尺寸图
30U 机柜 机械尺寸图
30U 机柜底座 机械尺寸图
介绍: 该板卡选取高机能系统芯片作为处置器 ，建设8 个RS485 串口扩大、两个USB 接口、扩大出4 个尺度SATA 接口 ，实现数据存取RS232 接口 ，对表提供治理串口和治理网口 ，能实现实时数据接管及分析、实时运算、与网络通讯 ？榈氖莼セ弧⒅付ㄊ莸拇娲⑿罘 ，同时可实现对设备内各个 ？榈闹卫。该板卡建设时钟复位及板上电源 ？ ，以CPLD 为主题的系统复位和节造电路 ，可实现系统内各个 ？榧靶酒母次 ，为主板内各个职能 ？樘峁┎慰际敝 ，实现12V 电源到主板各个芯片所需电源的转换 ，还能够实现系统状态的监测 ，电源状态监测等职能。

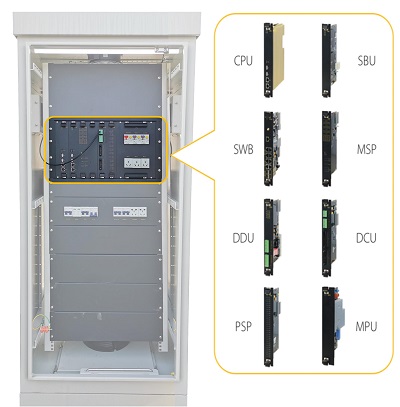

编号: SBU
名称: 数据存储 ？
编号: SWB
名称: 互换机 ？
编号: MSP
名称: 主板状态批示 ？
编号: DDU
名称: 设备驱动单元
编号：DSP
名称：检测器状态批示 ？
编号： MPU
名称：主电源 ？
编号: PSP
名称: 相位状态批示 ？
编号： DCU
名称：检测器接口 ？
编号： PDU
名称：相位驱动单元
Kyland-HOURSIS 2025-Datasheet-CN
